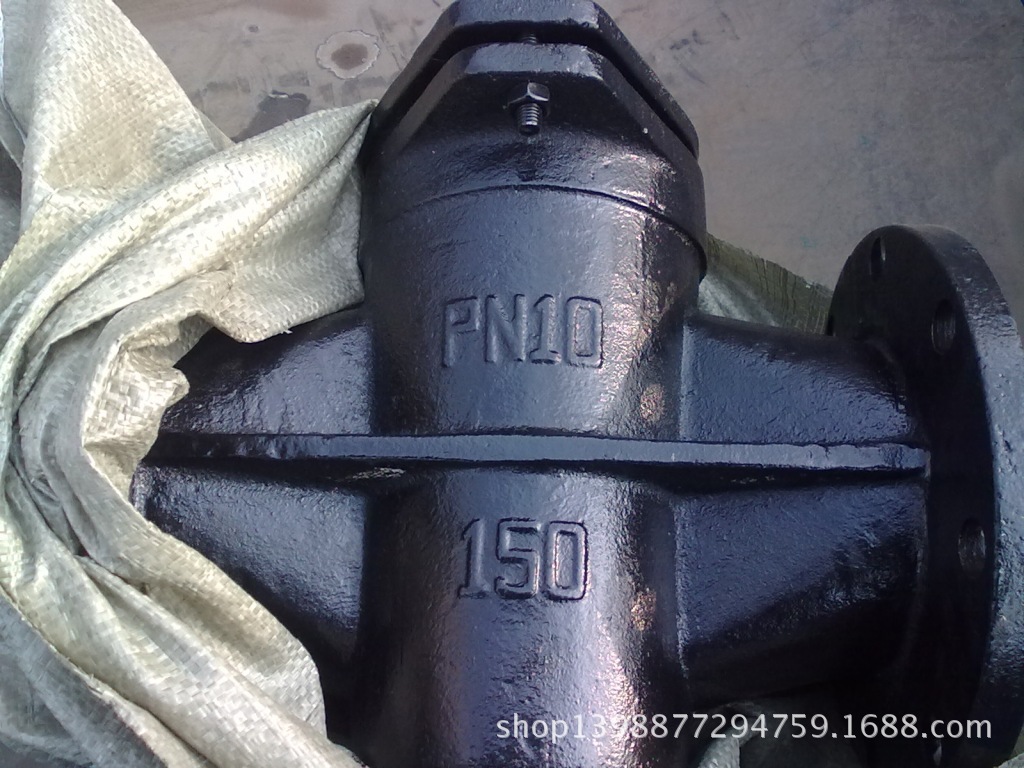

二通旋塞阀(X43W-10)
旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。在事故等紧急状态下，能快速连通或切断管路。与闸阀、截止阀相比，操作更灵活，开关更迅速。旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克"。旋塞阀的塞体多为圆锥体（也又圆柱体），与阀体的圆锥孔面配合组成密封副。
产品描述
主要性能规范
型号 | 公称压力 | 试验压力PS（MPa） | 适用介质 | 工作温度（℃） | |
壳体 | 密封 | ||||
X43W-1.0 | 1.0 | 1.5 | 1.1 | 煤气、油品 | ≤100 |
主要材料
零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
X43W-1.0 | 铸铁 | 碳钢 | 铸铁 | 油浸石棉盘根 |

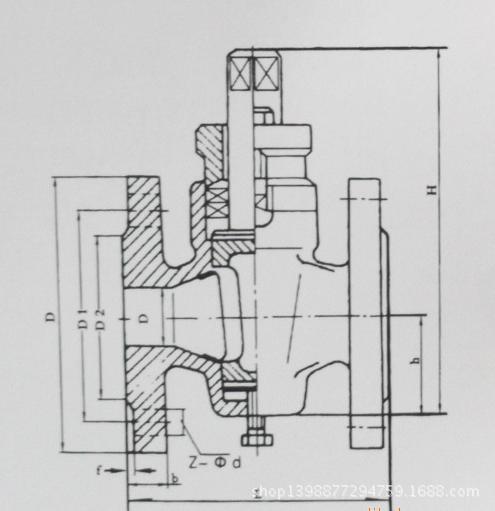

主要尺寸
型号 | 公称通径 | 尺寸（mm） | |||||||||
L | D | D1 | D2 | f | b | z-φd | s | h | H | ||
X43W-1.0 | 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 |
50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | |
125 | 350 | 240 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | |
250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 85 | 230 | 660 | |
300 | 580 | 440 | 400 | 368 | 4 | 30 | 12-φ23 | 100 |
